解决方案

羧酸型高速挤出ACM，缓解AEM橡胶缺货潮

AEM缺货、供应不足怎么办？？？

一款好挤出、高性能的ACM橡胶，应对AEM缺货潮！



羧酸型高速挤出ACM（特别适合涡轮增压管等产品）

  • CTI为高挤出速度的羧酸型ACM,特别适合涡轮增压管产品等对挤出性能要求高的产品；

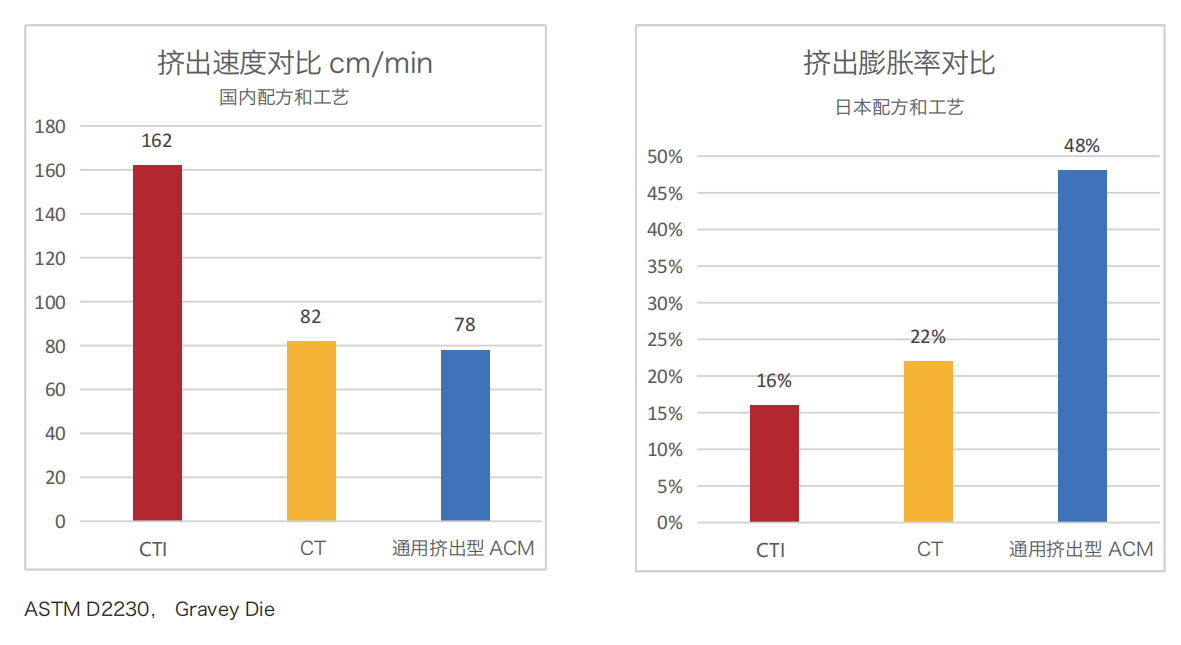

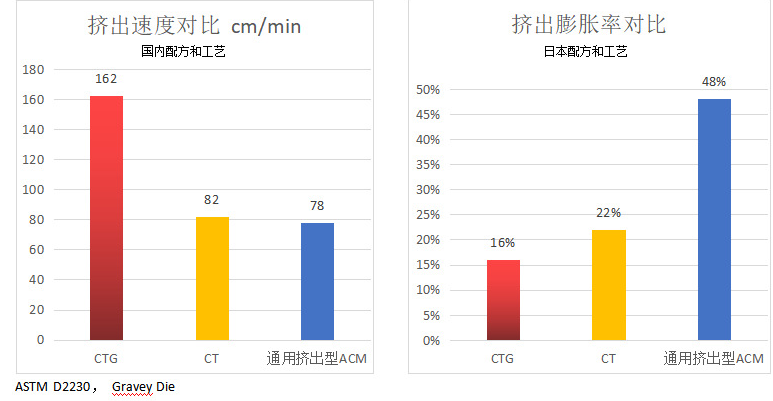

  • CTI突破了常规羧酸型ACM对挤出速度的限制，同时挤出表面光滑，管胚挺性良好，口模膨胀率低；
  • CTI不但挤出性能优异，基本物性、压变、耐老化和耐油等方面均保持原有产品水准；

配方试验数据如下：

CTI100
CTK（超耐低温型CTI）100
硬脂酸22
防老剂 44522
N5506060
1号硫化剂0.60.6
XLA-6022
硫化：一段180℃×10min；二段180℃×3h
硬度 Shore A6561
强度 MPa11.310.3
伸长率 %260200
M100 MPa4.74.8
热老化 175℃×504h
硬度变化 Shore A+13+15
强度变化率 %-34-25
伸长变化率 %-15-20
耐903号油 150℃×72h
硬度变化 Shore A-11-19
强度变化率 %-4-21
伸长变化率 %0-15
体积变化率 %+15+34
压变 150℃×72h1111
低温回缩 TR10-21-35





更多详情，欢迎致电日本大曹中国区授权经销商上海燊缔/森迪化工有限公司 021-34669885；34669886
